Рама для FPV дрона: як підібрати основу під завдання
Конструкція рами визначає не лише геометрію платформи, а й її механічні характеристики, допустиме навантаження, ремонтопридатність та сумісність із силовою електронікою. Саме на ній монтуються двигуни, польотний стек (FC/ESC), FPV-камера, відеопередавач (VTX), антени, приймач керування та акумулятор. Будь-яке відхилення у жорсткості конструкції або розподілі мас має неповоротний вплив на роботу всієї системи.
Чому вибір рами важливий
Рама для FPV дрона формує механічну основу безпілотної системи, що впливає на якість стабілізації, роботу PID-контурів і рівень паразитних вібрацій. Недостатня жорсткість спричиняє резонансні коливання, які погіршують роботу гіроскопів і акселерометрів польотного контролера. Надлишкова маса знижує енергоефективність і скорочує тривалість польоту.
Під час вибору варто оцінювати:
- масу каркаса;
- товщину та ширину променів;
- стійкість до ударних навантажень;
- стандарти монтажних отворів (20*20 мм, 30,5*30,5 мм);
- ремонтопридатність конструкції;
- сумісність із пропелерами потрібного діаметра.
Для професійних платформ ремонтопридатність має не менше значення, ніж міцність. Модульні конструкції зі змінними променями дають змогу відновити працездатність після механічного пошкодження без повного розбирання апарата.
Основні розміри FPV-рам
Розмір визначає максимально допустимий діаметр пропелерів і геометрію конструкції.
Найпоширеніші формати:
- 7″ – універсальні платформи для швидкісних польотів і середніх дистанцій.
- 8″ – рішення для більшої автономності та акумуляторів підвищеної ємності.
- 10″ – платформи long-range із великим запасом енергії та додатковим обладнанням.
- 13″ – конструкції для транспортування корисного навантаження, спеціалізованих сенсорів або важких акумуляторів.
Зі збільшенням розміру зростають вантажопідйомність і ефективність пропелерів, однак погіршується маневреність та підвищуються вимоги до силової установки.
Матеріал і конструкція

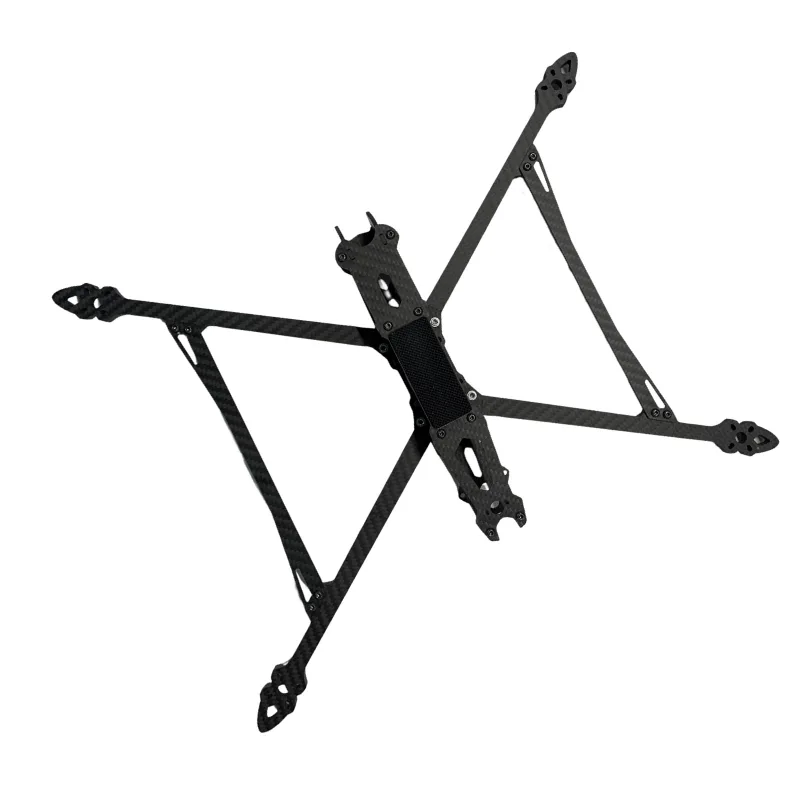

Більшість сучасних рам виготовляється з багатошарового вуглепластикового композиту (Carbon Fiber), який забезпечує високе співвідношення міцності до маси та жорсткість на кручення.
Під час оцінки конструкції враховують:
- товщину променів 5-8 мм;
- товщину центральних пластин 2-3 мм;
- X-подібну або DeadCat геометрію;
- захист FPV-камери;
- посадкові місця під електроніку;
- простір для акумуляторів LiPo або Li-Ion;
- можливість внутрішнього прокладання кабелів.
Конструкцію проєктують з урахуванням концентрації механічних навантажень у місцях кріплення двигунів і центральної частини. Для підвищення ресурсу застосовують фаски, збільшені радіуси переходів та оптимізовану форму вирізів.
Під час виробництва використовують підходи, що відповідають принципам ISO 9001 щодо контролю якості, а також рекомендаціям IPC для монтажу електронних компонентів.
Як обрати раму під завдання
Конфігурацію визначають умови експлуатації та вимоги до місії.
Для різних сценаріїв використовують:
- маневрові FPV-платформи – мінімальна маса й висока жорсткість;
- long-range – збільшена колісна база та місце під великі акумулятори;
- важкі платформи – посилені промені й розширена центральна секція;
- ремонтні збірки – модульні конструкції зі змінними променями;
- платформи з корисним навантаженням – додатковий простір для електроніки, систем зв’язку чи оптичних модулів.
Також аналізують сумісність із KV двигунів, діаметром пропелерів, живленням 4S-12S, масою батареї та тепловим режимом регуляторів. Лише комплексний підхід забезпечує стабільність польоту й прогнозований ресурс конструкції.
Рама формує механічний фундамент FPV-платформи та істотно впливає на її льотні характеристики. Обираючи раму для fpv дрона, слід враховувати не лише діагональ конструкції, а й жорсткість каркаса, геометрію променів, стандарти монтажу, ремонтопридатність і сумісність із моторами, пропелерами, акумулятором та стеком. Саме комплексний підхід дає змогу отримати надійну платформу для інтенсивної експлуатації та спеціалізованих завдань.
