Основне обладнання, необхідне для ефективної біогазової установки: проектування та експлуатація
Перетворення органічних відходів на стабільну електричну та теплову енергію — це не утопія, а прагматична інженерна задача, яка вже вирішена на сотнях агропромислових об’єктів в ЄС та Україні. Проте між концепцією та рентабельним проектом лежить вибір і правильна інтеграція обладнання. Саме комплектність і якість технологічної схеми визначають, чи стане біогазова станція активом, що генерує прибуток, або перетвориться на витратну статтю з непередбачуваними простоями. Нижче — детальний інженерний розбір кожного ключового елементу.
Ключові компоненти технологічної схеми сучасної біогазової станції

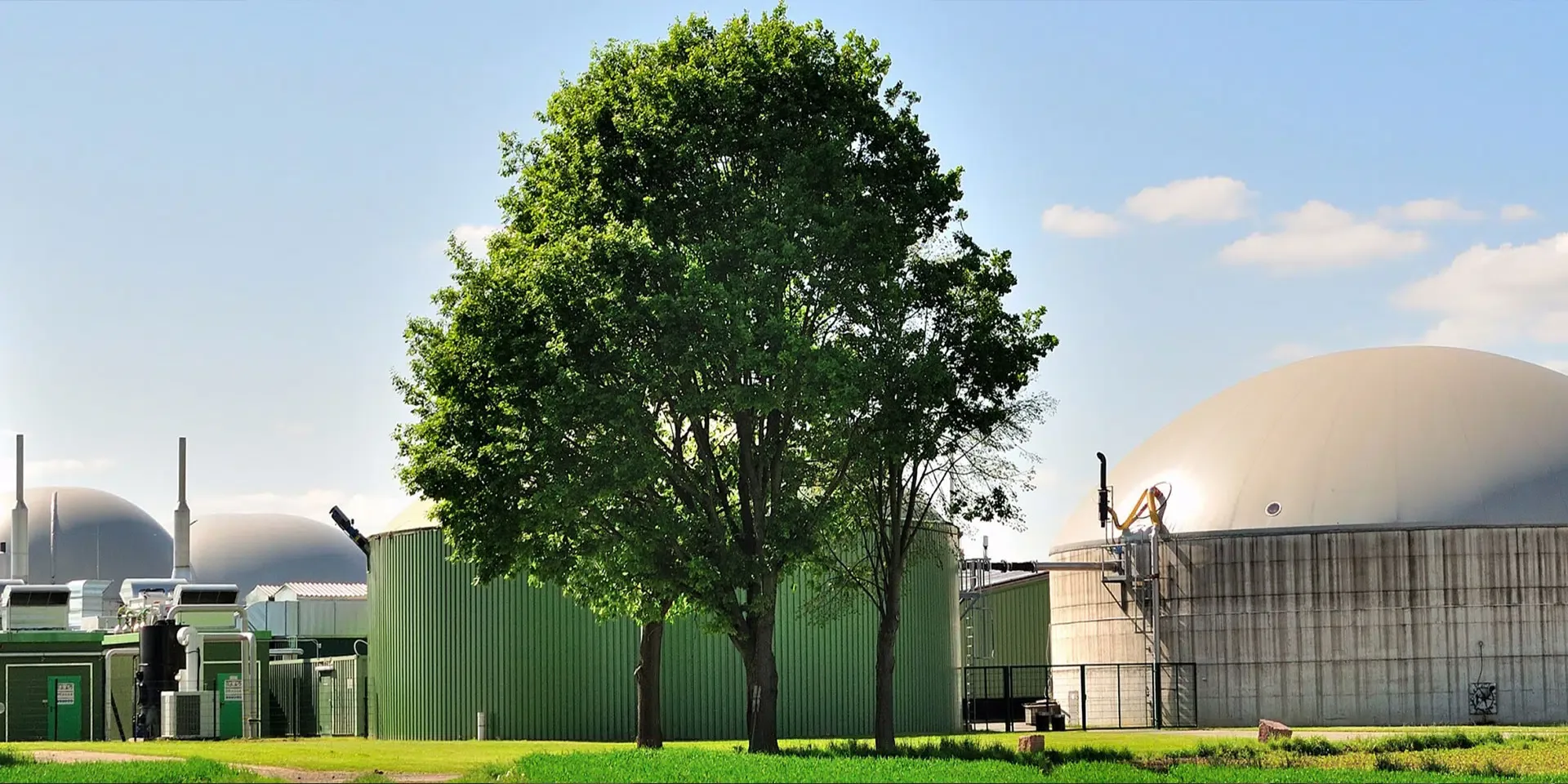

Сучасні біогазові установки — це не просто реактор і генератор. Це інтегрована технологічна система, в якій збій будь-якого вузла безпосередньо позначається на коефіцієнті використання встановленої потужності (КВВП) та загальній економіці проекту. Розглянемо архітектуру такої системи послідовно — від надходження сировини до виробленої кіловат-години.
Приймання та підготовка субстрату. Першим елементом є система приймання, дозування та гомогенізації органічної сировини — гноєвідстійники, приймальні ями, насосні станції, змішувачі. Від рівномірності та передбачуваності подачі субстрату напряму залежить стабільність виходу біогазу. Нерівномірне завантаження анаеробного реактора — одна з найчастіших операційних помилок, яка призводить до коливань теплотворної здатності газу і нестабільної роботи когенераційного модуля.
Анаеробний реактор (метантенк/дігестер). Це технологічне серце установки. Для агрохолдингів та переробних підприємств найбільш розповсюдженим є мезофільний режим бродіння (35–40 °C) або термофільний (52–57 °C). Вибір режиму впливає на витрату тепла для обігріву реактора, яку в більшості проектів забезпечує саме коген. Об’єм реактора розраховується виходячи з добового надходження органічної речовини (ОР) та часу гідравлічного утримання (ЧГУ), що зазвичай становить 20–35 діб.
Газовий ресивер та буфер. Навіть при стабільному процесі анаеробного зброджування є добові коливання виходу газу. Газгольдер (мембранний або зовнішній резервуар) нівелює ці коливання та забезпечує рівномірне подавання газу на когенерацію. Його розмір розраховується на 4–12 годин роботи станції залежно від профілю споживання.
Система перемішування реактора. Мішалки (механічні, пропелерні або занурені) забезпечують рівномірний контакт мікроорганізмів із субстратом, перешкоджають утворенню плаваючої кірки та осаду, підтримують рівномірну температуру. Саме тут важлива резервованість — зупинка мішалки на 48+ годин може призвести до розшарування реактора та суттєвого падіння виходу газу.
Системи підготовки, очищення та осушення біогазу перед спалюванням
Сирий біогаз з анаеробного реактора — це суміш метану (CH₄, 50–75%), вуглекислого газу (CO₂, 25–45%), водяної пари, а також агресивних домішок — сірководню (H₂S, до 3000–5000 ppm і вище), аміаку та силоксанів. Без очищення цей газ є руйнівним для двигунів внутрішнього згоряння.
Базовий ланцюжок підготовки газу включає чотири обов’язкові ступені.
Десульфуризація (сіркоочищення). Найпоширеніший метод — біологічна десульфуризація безпосередньо в реакторі (подача повітря, 2–6% від об’єму газу) з доведенням H₂S до рівня 200–500 ppm. Для агресивних субстратів (відходи переробки м’яса, пивної дробини, меляси) додатково встановлюють зовнішні адсорбційні фільтри (активоване вугілля, залізний оксид). Вимога виробника до вмісту H₂S перед двигунами зазвичай не перевищує 200–700 ppm залежно від моделі.
Осушення газу. Вологий газ викликає корозію клапанів та форсунок. Для його осушення застосовують конденсаційні охолоджувачі, краплевловлювачі та адсорбційні осушувачі. Точка роси газу перед двигуном повинна бути не менш ніж на 5°C нижча за мінімальну температуру в газопроводі.
Фільтрація механічних часток. Пил, аерозолі та механічні частинки затримуються тонкими фільтрами (зазвичай 5–10 мкм), щоб унеможливити пошкодження прецизійних компонентів паливної апаратури двигуна.
Вимір якості газу та облік. Встановлення газоаналізаторів та витратомірів дозволяє в режимі реального часу відстежувати теплотворну здатність (зазвичай 5,5–7,5 кВт·год/м³ для метано-вмісного біогазу) та коригувати роботу когенераційного блоку.
Когенераційні модулі як серце біогазової установки
Підготовлений біогаз надходить до когенераційного модуля (КГУ) — установки комбінованого виробництва теплової та електричної енергії. Саме на цьому етапі хімічна енергія метану перетворюється на товарну продукцію — електроенергію та тепло.
Вибір двигуна для роботи на біогазі — найкритичніша технічна рішення в проекті. Низька теплотворна здатність біогазу порівняно з природним газом, варіабельний склад суміші та наявність агресивних домішок — навіть після очищення — вимагають спеціалізованої поршневої машини, а не просто «адаптованого» газового двигуна.
Чому двигуни Jenbacher є еталоном для роботи на біогазі
INNIO Jenbacher — технологічний стандарт для біогазових установок у промисловому секторі ЄС та України. Діапазон електричної потужності одиничних двигунів — від 250 кВт до 10,4 МВт — покриває потреби як середніх агрогосподарств, так і великих переробних комплексів. Загальний ККД (електрика + тепло) досягає 90–95%, що є одним з найвищих показників серед поршневих КГУ на ринку.
Стійкість до агресивних домішок та високий електричний ККД
Jenbacher спроектований для роботи на «некондиційних» газах — це не маркетинг, а конструктивна особливість. Розглянемо ключові диференціатори.
| Характеристика | Стандартний газовий двигун | Jenbacher (спеціалізація на біогазі) |
| Допустимий вміст H₂S | до 100 ppm | до 700 ppm (залежно від серії) |
| Варіабельність CH₄ | ±2–3% | ±15% і більше |
| Електричний ККД | 36–38% | до 43–44% |
| Інтервал техобслуговування | 1000–1500 год | 2000+ год (серія J312–J624) |
| Моніторинг | локальний контролер | myPlant APM (хмарна аналітика 24/7) |
| Робота на водні | обмежена | Ready for H2 (до 100% H₂) |
Електричний ККД на рівні 43–44% є принциповим показником для бізнес-моделі. При типовій потужності біогазового проекту 1 МВт різниця у 5–6 процентних пунктів ККД означає додатково 438–525 МВт·год виробленої електроенергії на рік — це пряма різниця у виручці без жодних додаткових витрат на сировину.
Система myPlant Asset Performance Management (APM) забезпечує безперервний цифровий моніторинг параметрів двигуна, прогнозоване технічне обслуговування та можливість дистанційного втручання. Для промислового об’єкту це означає зменшення незапланованих простоїв та оптимізацію OPEX на весь термін служби (20+ років).
Економіка біогазових проектів та перехід до циклічного виробництва
Оцінка біогазового проекту з точки зору інвестора будується на кількох ключових фінансових метриках.
CAPEX (капітальні вкладення) типового проекту потужністю 1 МВт ел. на основі агросубстрату в Україні становить орієнтовно 1,8–2,5 млн євро залежно від складу сировини, ступеня підготовки газу та наявності інфраструктури.
OPEX (операційні витрати) включає персонал, технічне обслуговування КГУ, витратні матеріали та закупівлю субстрату, якщо він не є власним відходом. При використанні власних відходів (гній, силосний сік, відходи переробки) OPEX суттєво знижується, оскільки сировина має нульову або навіть негативну собівартість (ліквідація відходів коштує грошей).
LCOE (рівноважна вартість електроенергії) для когенераційних проектів на біогазі при коректному розподілі теплового кредиту може становити 0,03–0,06 євро/кВт·год — що вигідно порівнюється з ринковою ціною. Ключова умова — максимальне використання тепла (КВВТ > 70%), яке іде на обігрів реактора, виробничі потреби (сушіння зерна, пастеризація, стерилізація) або теплопостачання.
Важливим аспектом є відповідність вимогам CBAM (Carbon Border Adjustment Mechanism). Для агрохолдингів, що експортують продукцію до ЄС, власна зелена генерація знижує вуглецевий слід і, відповідно, зменшує майбутні зобов’язання за вуглецевим митом. Когенерація на біогазі з органічних відходів вважається вуглецево-нейтральною або навіть вуглецево-негативною генерацією відповідно до методології GHG Protocol.
Комплекс переваг замикається замкненим циклом виробництва: органічні відходи → біогаз → електроенергія + тепло для власних потреб + залишок (дигестат) як органічне добриво із задокументованою агрохімічною цінністю. Дигестат — повноцінний субпродукт, що скорочує витрати на мінеральні добрива.
Роль KTS Engineering у реалізації біогазових рішень під ключ
Технічна компетентність у проектуванні окремих вузлів не означає здатності реалізувати комплексний EPC-проект від інженерного замислу до стабільної промислової експлуатації. KTS Engineering як офіційний дистриб’ютор та авторизований сервісний партнер INNIO Jenbacher і Baker Hughes закриває весь ланцюжок відповідальності.
Проектування. Технологічний аудит сировинної бази, розрахунок виходу біогазу, вибір технологічної схеми та обладнання, підготовка проектної документації відповідно до українських та міжнародних стандартів.
Постачання та монтаж. Поставка верифікованого обладнання від провідних виробників (Jenbacher, Baker Hughes), координація монтажних робіт, технагляд.
Пусконалагодження. Введення в експлуатацію когенераційних модулів, налаштування параметрів двигуна під конкретний склад біогазу, навчання персоналу замовника.
Сервіс та моніторинг 24/7. Цілодобовий дистанційний моніторинг через myPlant APM, плановий сервіс з оригінальними запчастинами власного складу, оперативний виїзд інженерів. Це принципово відрізняє EPC-підхід від простого продажу обладнання — замовник отримує не коробку з двигуном, а гарантований рівень доступності (availability rate).
Чому це важливо для інвестора. Єдина точка відповідальності (single point of responsibility) в EPC-контракті — це страховка від ризику, коли при проблемах постачальник обладнання кивне на монтажника, а монтажник — на проектувальника. KTS Engineering бере на себе відповідальність за кінцевий результат — КГУ, що генерує заявлену потужність на конкретному субстраті замовника.
Правильно спроектована та укомплектована біогазова станція з когенераційними модулями Jenbacher — це промисловий актив з терміном служби понад 20 років, передбачуваними операційними витратами та вимірюваною окупністю. Для агрохолдингу чи переробного підприємства це означає енергонезалежність, відповідність вимогам декарбонізації та конкурентну перевагу на ринку, де вуглецевий слід продукції стає фінансово значущим показником вже сьогодні.
