Безпечні інженерні вводи в сучасних будівлях: як захистити кабелі та труби від води, вогню й диму

У сучасній будівлі через стіни, перекриття та перегородки проходять силові й контрольні кабелі, лінії зв’язку, трубопроводи та інші комунікації. Такі проходи порушують цілісність конструкцій, а незахищені зазори можуть пропускати воду, вологу, дим, пил і полум’я. Особливо критично це для серверних, електрощитових, машинних залів, технічних шахт і підземних рівнів. Герметизація має не лише закривати отвір, а й зберігати захисні властивості конструкції, забезпечуючи зручність монтажу, огляду та обслуговування. Саме тут особливого значення набувають спеціалізовані системи кабельних і трубних вводів на кшталт Roxtec.

Вода, дим, пил і вогонь: чому одного отвору достатньо для проблеми

Сам по собі отвір у стіні чи перекритті не становить значного ризику, якщо прохід правильно організований. Проблеми виникають, коли простір навколо комунікацій залишається незахищеним.

На підземних рівнях через такий зазор може потрапити вода після аварії або підтоплення. Для приміщень з електрообладнанням це означає ризик пошкодження техніки та простоїв. У серверних небажаними є навіть пил і волога.

Під час пожежі незахищена кабельна проходка може стати шляхом поширення полум’я, гарячих газів і диму між приміщеннями. Тому герметичний ввід має забезпечувати:

• захист від води та вологи;
• обмеження проходження диму й газів;
• необхідну вогнестійкість;
• захист від пилу та зовнішніх впливів;
• надійну фіксацію кабелів і труб;
• можливість монтажу та подальшого обслуговування.

Прохід є частиною стіни, перекриття або перегородки, тому його характеристики впливають на захисні властивості всієї конструкції. Через це кабельну герметизацію варто передбачати ще під час проєктування.

Коли діаметри й конфігурація змінюються вже після монтажу

На практиці склад комунікацій часто змінюється після початку монтажу. Може знадобитися додатковий силовий кабель, нова лінія зв’язку, інше обладнання або трубопровід більшого діаметра. Якщо ввід розрахований лише на конкретний розмір, модернізація стає складнішою.

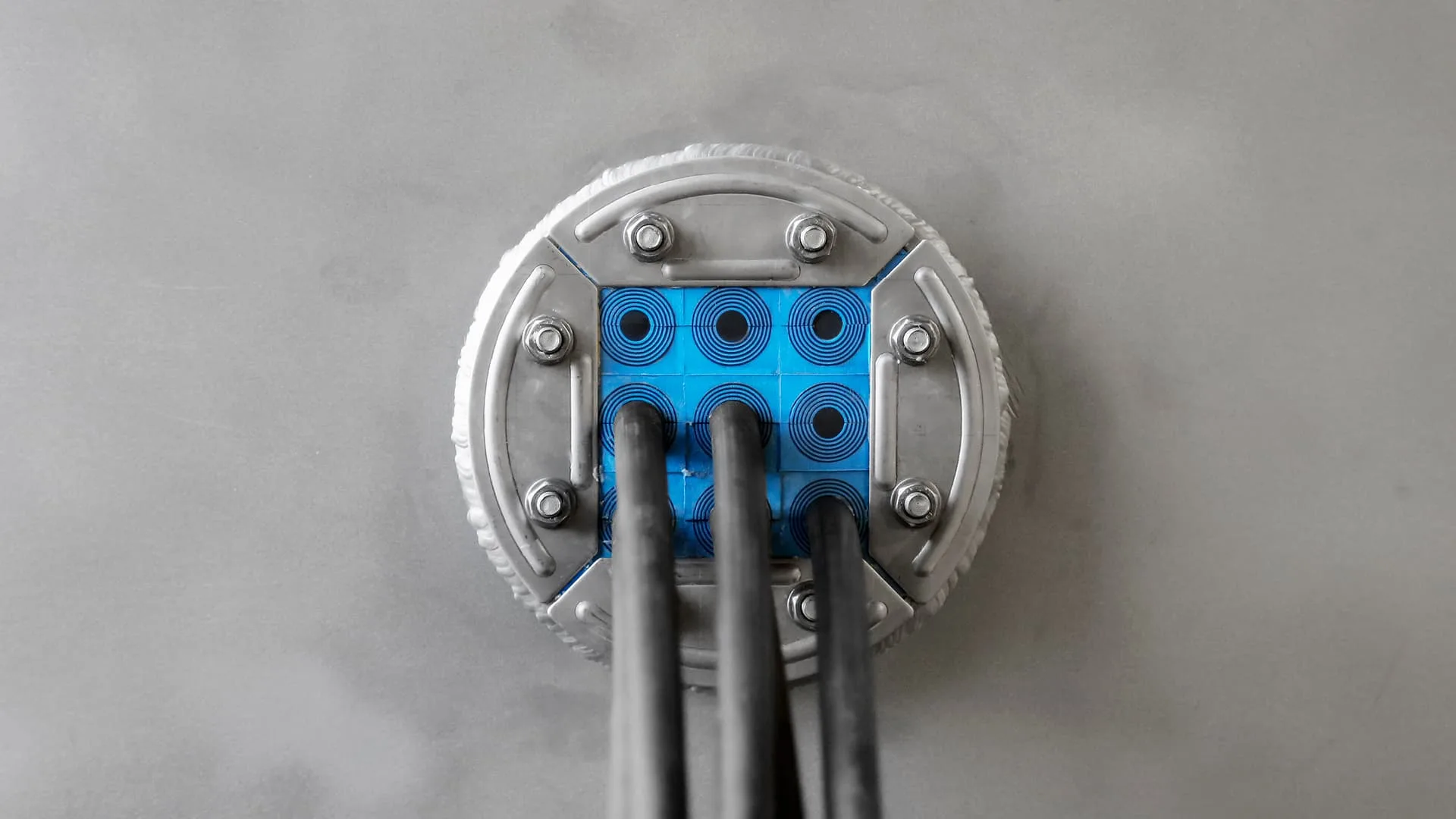

Модульний принцип передбачає використання набору ущільнювальних елементів, які підбирають під фактичні параметри комунікацій. Один із прикладів такого підходу – Roxtec Multidiameter, де модулі адаптуються до різних діаметрів кабелів і труб.

Це особливо зручно, коли через один отвір проходить група комунікацій. Вузол можна формувати відповідно до реальної конфігурації проходу, а за певних умов – адаптувати після зміни складу кабелів.

Такий підхід зменшує кількість нестандартних рішень і спрощує роботу з інженерними проходами на об’єктах, інфраструктура яких поступово розширюється.

Як закласти резерв для наступної модернізації

Інженерний ввід варто проєктувати з урахуванням не лише поточних, а й майбутніх потреб. Будівля може експлуатуватися десятки років, протягом яких з’являться нові сервери, енергетичні лінії, системи автоматизації та інші комунікації.

Якщо герметизація не передбачає адаптації, кожна зміна може вимагати втручання у вже готову конструкцію. Модульні системи дозволяють врахувати різну кількість і діаметри комунікацій, а в окремих рішеннях – передбачити резервні місця.

Для проєктувальника це означає:

• простіше враховувати майбутнє розширення мереж;
• легше працювати з різними діаметрами;
• зручніше систематизувати типові проходки;
• менше залежності від одноразових монтажних рішень;
• передбачуваніше обслуговування.

Roxtec використовує модульний принцип герметизації, формуючи контрольований вузол навколо кабелів і труб. Під час вибору системи враховують конструкцію, кількість та діаметри комунікацій, умови експлуатації й необхідний рівень захисту.

Для складних об’єктів важливі також документація та результати випробувань. Показники вогнестійкості й водонепроникності не варто автоматично переносити між різними типами проходок – конкретне рішення має відповідати умовам застосування та вимогам проєкту.

Інженерна безпека починається з деталей, яких майже не видно

Герметичний кабельний або трубний ввід після завершення будівництва майже непомітний, але саме він допомагає захистити конструкції та приміщення від води, диму, пилу й поширення вогню через місця проходження комунікацій. Для промислових, комерційних, енергетичних і технічних об’єктів це повноцінна частина інженерної безпеки. Тому ще на етапі проєктування варто врахувати розташування кабелів і труб, умови експлуатації та можливі майбутні зміни. Модульні рішення на кшталт Roxtec дають змогу герметизувати проходи, адаптувати їх до різних комунікацій і передбачити подальшу модернізацію.
